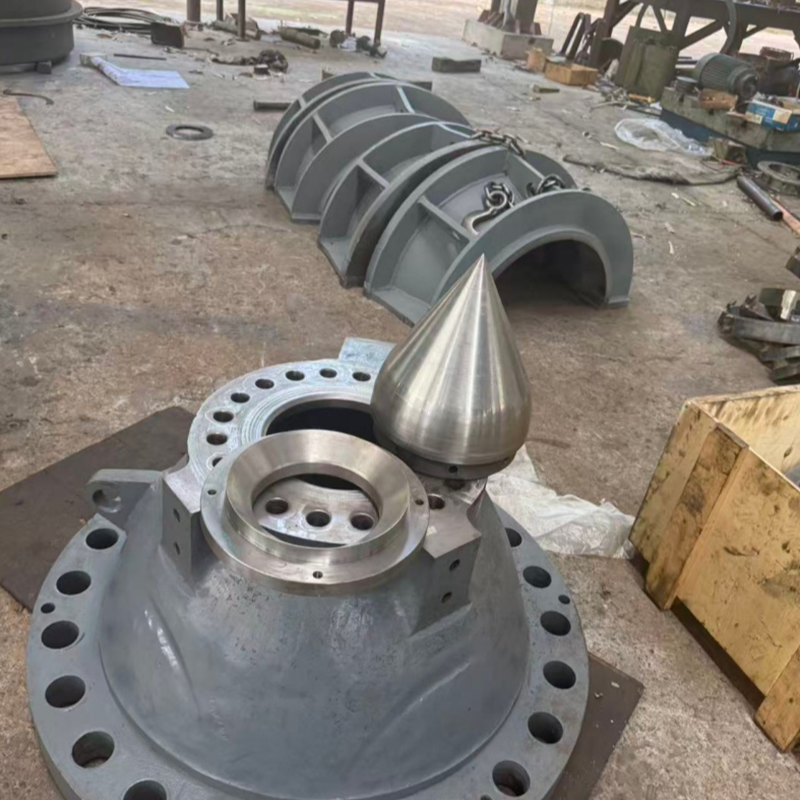

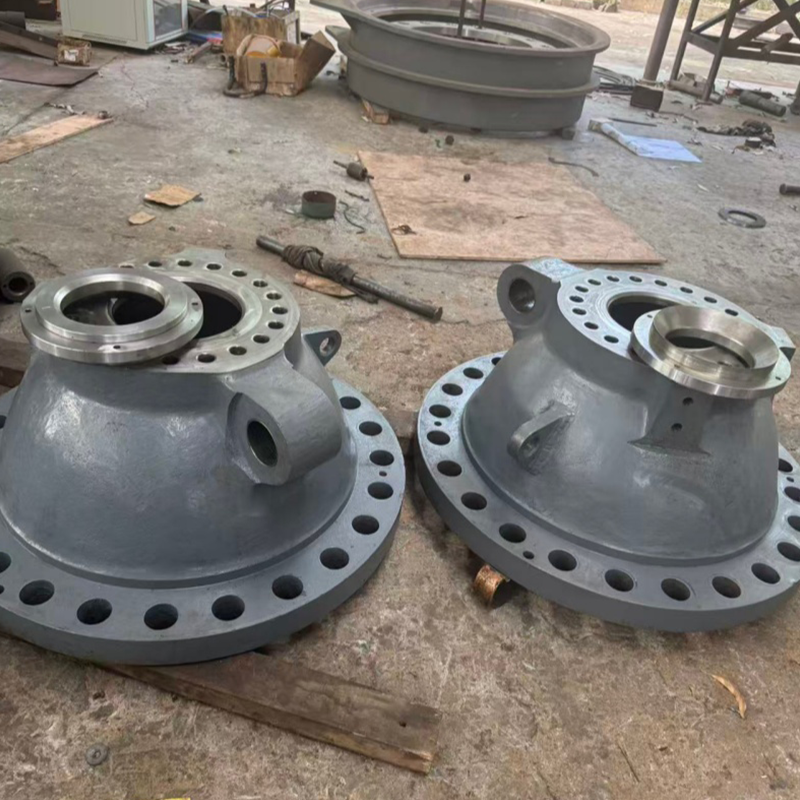

Сопло ударной гидротурбины
Сопло ударной гидротурбины является ключевым элементом, преобразующим энергию воды под давлением в высокоскоростную струю; оно состоит из корпуса сопла, иголки, реле и отклонителя. Вода под высоким давлением, поступая в сопло, ускоряется за счет сужения проходного канала, образуя высокоскоростную струю, которая тангенциально ударяет по водяной чаше рабочего колеса, совершая работу.
Описание
маркер
Описание продукта
Сопло ударной гидротурбины является ключевым элементом, преобразующим энергию воды под давлением в высокоскоростную струю; оно состоит из корпуса сопла, иголки, реле и отклонителя. Вода под высоким давлением, поступая в сопло, ускоряется за счет сужения проходного канала, образуя высокоскоростную струю, которая тангенциально ударяет по водяной чаше рабочего колеса, совершая работу. Регулятор скорости посредством реле приводит в движение иглу вперед и назад, изменяя площадь проходного сечения сопла, что обеспечивает бесступенчатое регулирование мощности агрегата. Сопло оснащено отклонителем, который при сбросе нагрузки или аварийной остановке агрегата может отклонить поток воды в течение 0,5–2 секунд, предотвращая прокручивание рабочего колеса; одновременно игла сопла плавно закрывается, что позволяет избежать разрушительного гидравлического удара в трубопроводе. В крупных и средних агрегатах с лопастной камерой обычно устанавливается от 2 до 6 равномерно распределенных сопел; увеличение количества сопел позволяет повысить удельную частоту вращения и адаптировать агрегат к условиям работы с высоким напором и большим расходом.
связаться с нами
Сопутствующие популярные продукты
Двухсопловая горизонтальная ковшовая гидротурбина
Двухсопловая горизонтальная ковшовая турбина предназначена для работы на малых и средних гидроэлектростанциях с высоким напором. Горизонтальная компоновка в сочетании с двумя соплами позволяет управлять гидравлическими струями как раздельно, так и синхронно, что обеспечивает широкий диапазон регулирования и устойчивую работу при сезонных колебаниях расхода воды в русле.
Комплектный радиально-осевой гидроагрегат в сборе
Комплектный радиально-осевой гидроагрегат представляет собой законченный генерирующий блок, состоящий из радиально-осевой турбины, напрямую соединённой с синхронным генератором, и поставляемый в комплекте с системами регулирования, возбуждения, вспомогательным оборудованием и системой мониторинга.
Трубопроводная арматура
Трубопроводная арматура является важнейшим элементом трубопроводных систем, предназначенным для отсечения, регулирования и управления потоком рабочей среды. Широко применяется на гидроэлектростанциях, в системах водоснабжения и водоотведения, в городском и промышленном строительстве, а также в химической отрасли.
Металлоконструкции гидротурбинного оборудования
Металлоконструкции являются базовыми несущими и защитными элементами гидроагрегата и включают станины, опорные рамы, защитные кожухи, направляющие корпуса и другие детали. Изготавливаются методом сварки из высококачественной углеродистой или легированной стали, обладают высокой жёсткостью и несущей способностью, обеспечивая стабильную работу при длительном воздействии гидравлического давления, вибраций и собственного веса без деформаций.

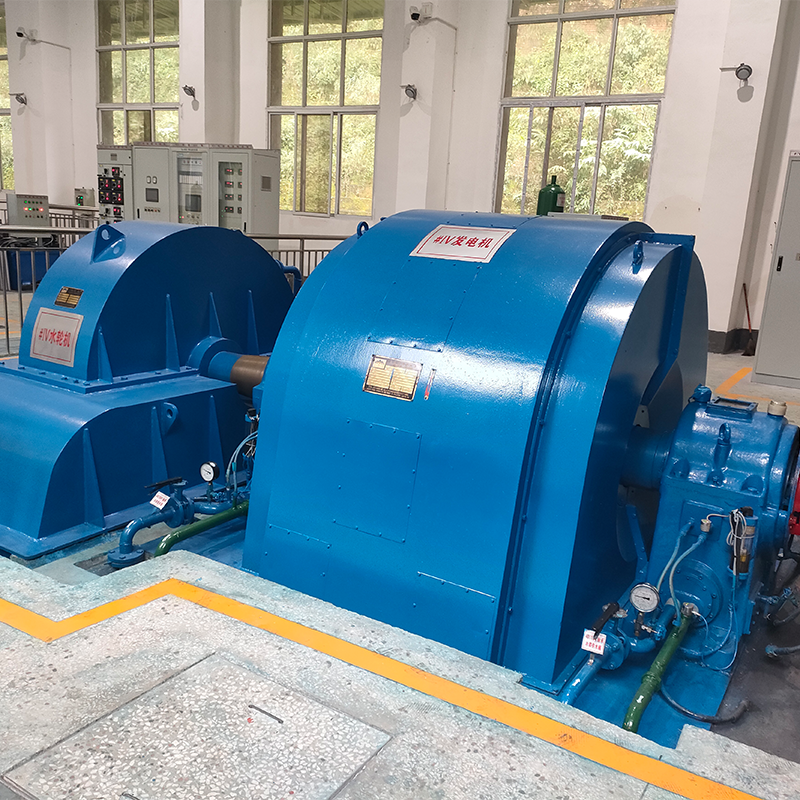

Односопловая горизонтальная ковшовая гидротурбина
Односопловая горизонтальная ковшовая турбина предназначена для работы при напорах от 80 до 350 м. Конструкция сопла выполняется по индивидуальному заказу. Благодаря оптимизированной гидродинамике, максимальный КПД агрегата в сборе превышает 86 %.
Малый горизонтальный радиально-осевой гидроагрегат полной заводской готовности
Малый горизонтальный радиально-осевой гидроагрегат представляет собой комплектное агрегатированное оборудование для микроГЭС, проходящее полную сборку, стыковку и настройку турбины, генератора, регулятора и опорной рамы на заводе-изготовителе.
Горизонтальные и вертикальные синхронные генераторы с тиристорным возбуждением
Горизонтальные и вертикальные синхронные генераторы с тиристорным возбуждением являются классическим комплектующим оборудованием для малых и средних гидроэлектростанций. Система возбуждения выполнена по статической тиристорной схеме, обеспечивающей высокое быстродействие, точность регулирования и стабильную работу при колебаниях нагрузки и изменениях напора — как в режиме холостого хода, так и под нагрузкой и при параллельной работе с сетью.
Мостовой кран
Двухбалочный мостовой кран предназначен для подъёма и перемещения тяжеловесных грузов. Концевая балка крана является ключевым несущим элементом ходовой части, изготавливаемым методом сварки из толстолистовой стали повышенной толщины по государственным стандартам.
Горизонтальный радиально-осевой гидроагрегат
Горизонтальный радиально-осевой гидроагрегат предназначен для работы на гидроэлектростанциях со средними и высокими напорами при малых и средних расходах воды. Основой агрегата является радиально-осевая гидротурбина, в которой вода поступает к рабочему колесу в радиальном направлении, совершает работу на лопатках и отводится в осевом направлении.
Гидроагрегат вертикальной компоновки
Вертикальный гидроагрегат является основным типом оборудования для крупных и средних гидроэлектростанций. Конструкция предусматривает вертикальное соосное расположение валов, обеспечивающее равномерное распределение нагрузок.
Рабочее колесо ковшовой гидротурбины
Рабочее колесо ковшовой турбины является ключевым вращающимся элементом гидроагрегата и предназначено для работы на малых и средних гидроэлектростанциях с высоким напором.
Регулятор скорости гидроагрегата
Регулятор скорости является ключевым устройством управления гидроагрегатом, выполняющим функции регулирования частоты вращения, активной мощности и частоты вырабатываемой электроэнергии. Применяется в составе ковшовых, осевых и радиально-осевых гидротурбин.

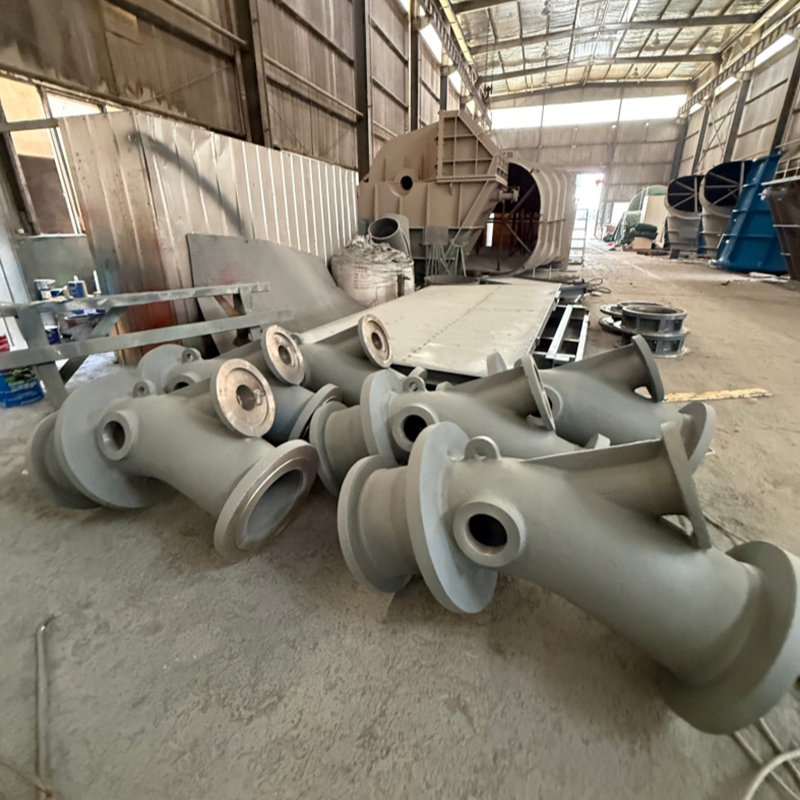

Игла сопла и сборка изогнутого патрубка сопла ковшовой турбины
Игла сопла и изогнутый патрубок являются ключевыми проточными элементами ковшовой гидротурбины, обеспечивающими подвод воды под высоким давлением и её точное направленное истечение. Точность сборки данных узлов напрямую определяет эффективность выработки электроэнергии и эксплуатационную надёжность агрегата в целом.
Высокопрочные болты большого диаметра для гидротурбин
Высокопрочные болты большого диаметра являются критически важными крепежными изделиями для гидроэнергетического оборудования. Они используются в наиболее ответственных фланцевых соединениях, включая муфты главного вала, стыки крышки турбины и станины (спиральной камеры).
Обмотки статора и ротора генератора
Обмотки статора и ротора являются ключевыми электромагнитными элементами гидрогенератора, обеспечивающими преобразование механической энергии вращения в электрическую.
Рабочее колесо диагональной турбины
Рабочее колесо диагональной турбины предназначено для работы на малых и средних гидроэлектростанциях с высокими напорами (от 20 до 200 м) и малыми расходами воды. Колесо изготавливается методом цельного литья из нержавеющей стали с использованием технологии точного литья по выплавляемым моделям.
