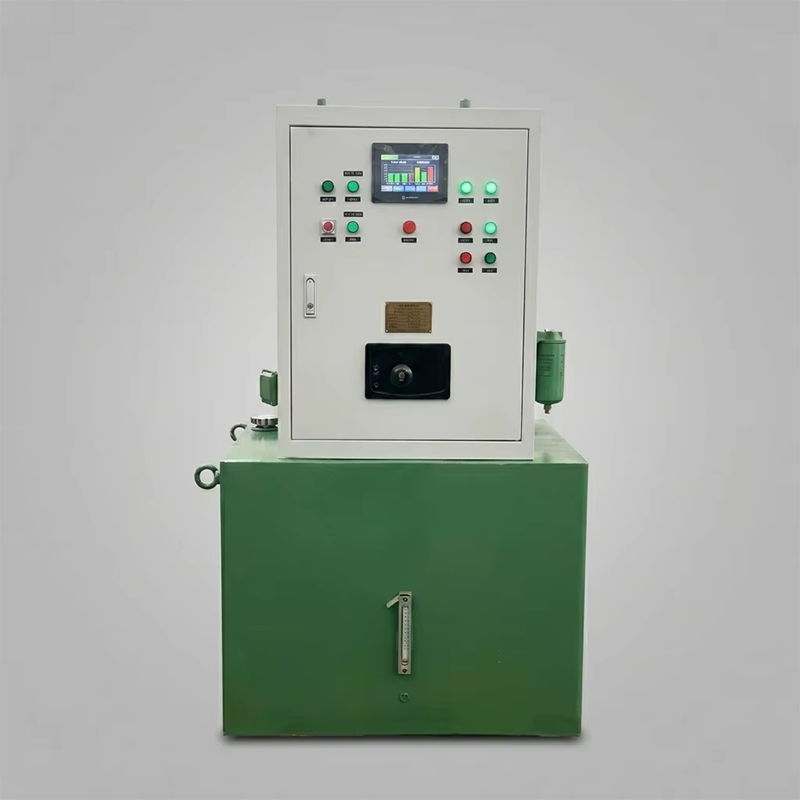

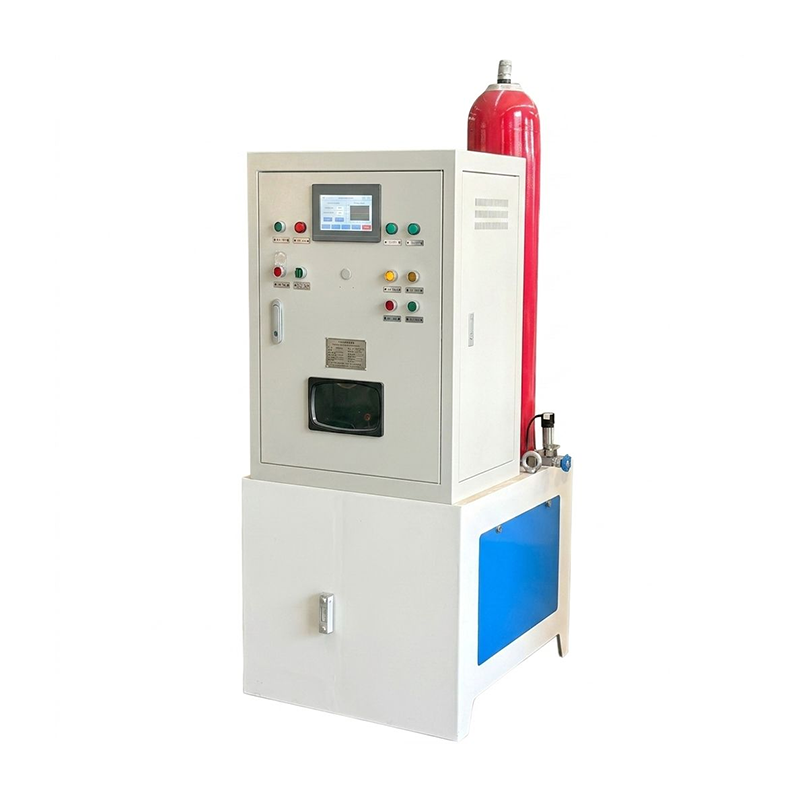

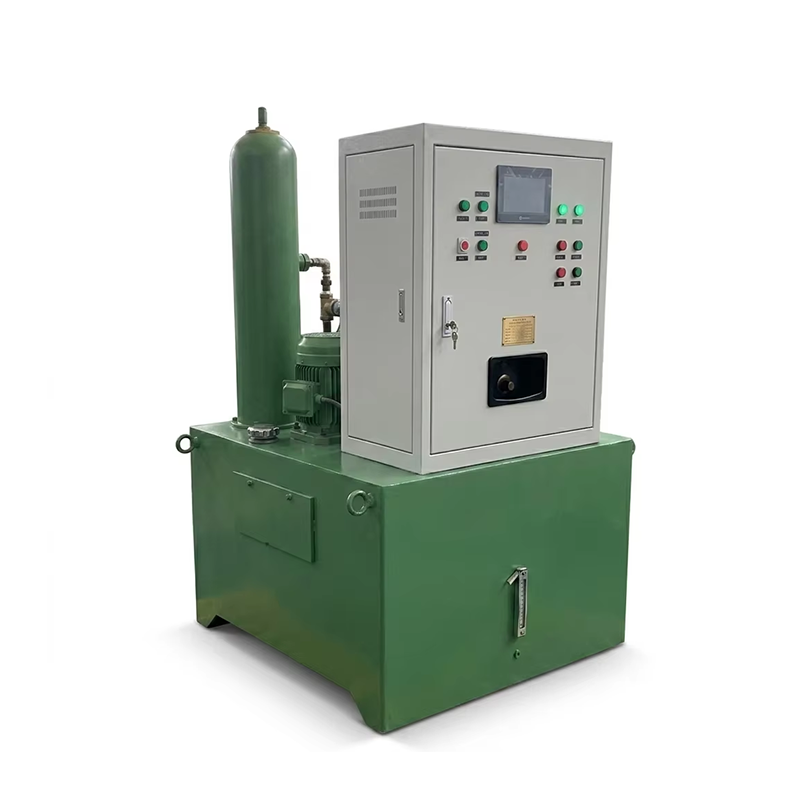

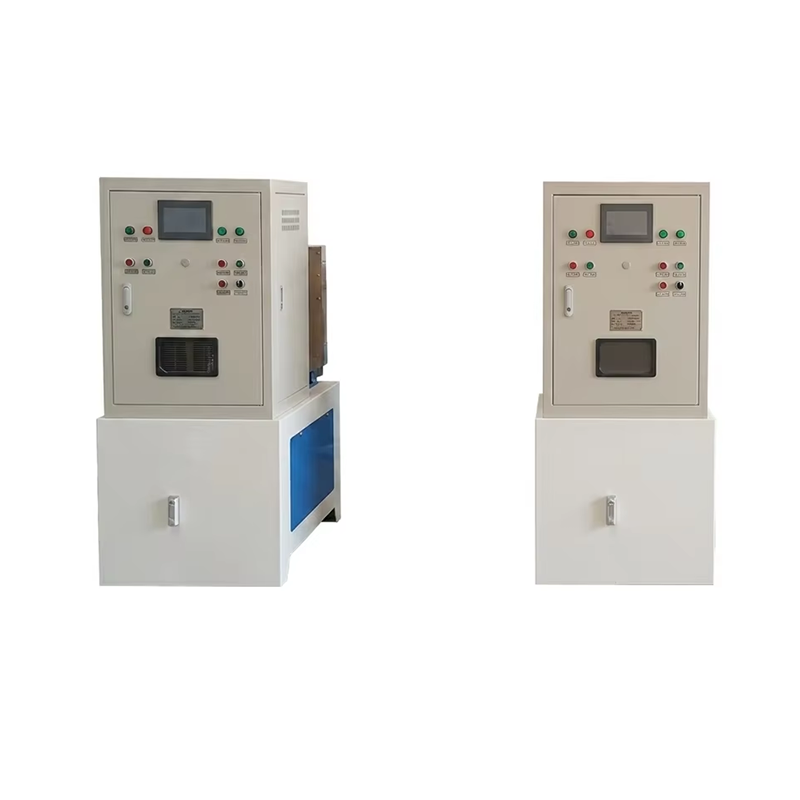

Регулятор скорости гидроагрегата
Регулятор скорости является ключевым устройством управления гидроагрегатом, выполняющим функции регулирования частоты вращения, активной мощности и частоты вырабатываемой электроэнергии. Применяется в составе ковшовых, осевых и радиально-осевых гидротурбин.
Описание
маркер
Описание продукта
Регулятор скорости является ключевым устройством управления гидроагрегатом, выполняющим функции регулирования частоты вращения, активной мощности и частоты вырабатываемой электроэнергии. Применяется в составе ковшовых, осевых и радиально-осевых гидротурбин. Регулятор выполнен по электрогидравлической схеме (мехатронная конструкция), объединяющей электрическую систему управления, гидравлический исполнительный механизм и блоки обратной связи, что обеспечивает высокую точность и надёжность управления. В реальном времени обрабатываются сигналы частоты вращения и нагрузки, на основании которых автоматически корректируется положение направляющего аппарата, иглы сопла или лопастей рабочего колеса, изменяя расход воды через турбину и поддерживая постоянную частоту вращения агрегата и стабильную частоту сети. Регулятор оснащён режимами ручного/автоматического управления, аварийного останова, ограничения нагрузки и защиты от превышения оборотов, что позволяет эффективно противодействовать таким аварийным режимам, как сброс нагрузки и колебания напора, предотвращая разнос агрегата. Гидравлические распределители и золотниковые пары изготовлены с высокой точностью, обеспечивают быстродействие и отсутствие зоны нечувствительности. Электронные блоки защищены от воздействия влаги и электромагнитных помех, адаптированы для работы в горных условиях. Конструкция отличается компактностью, удобством технического обслуживания и поддерживает возможность дистанционного мониторинга и управления.
связаться с нами
