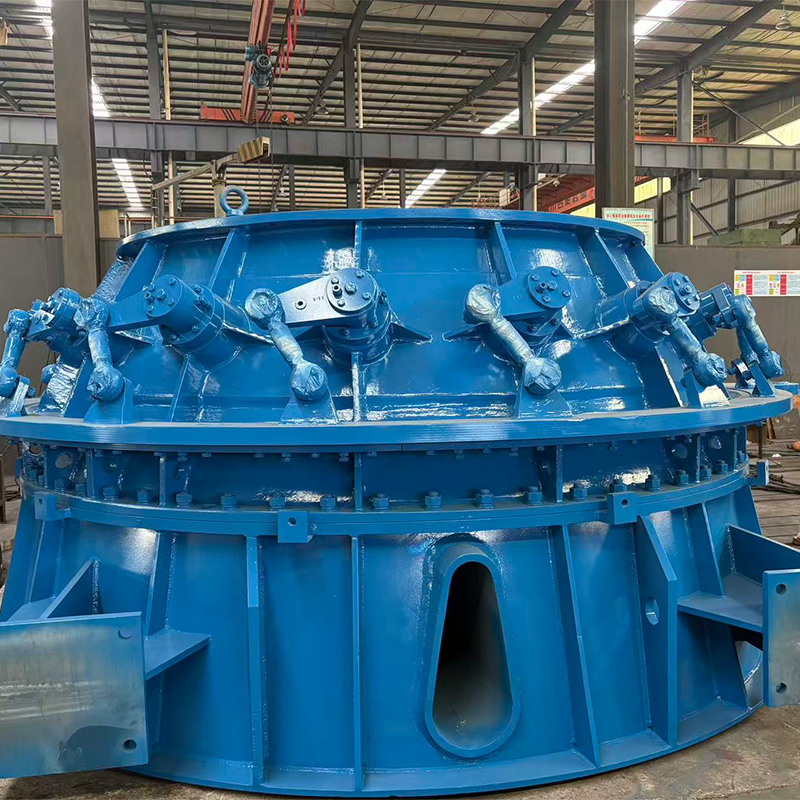

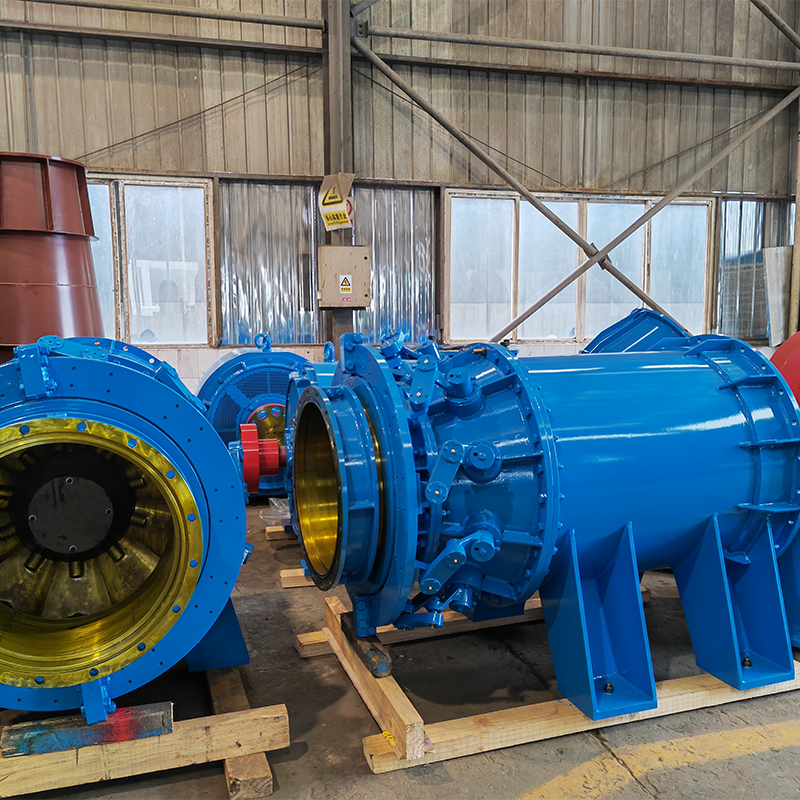

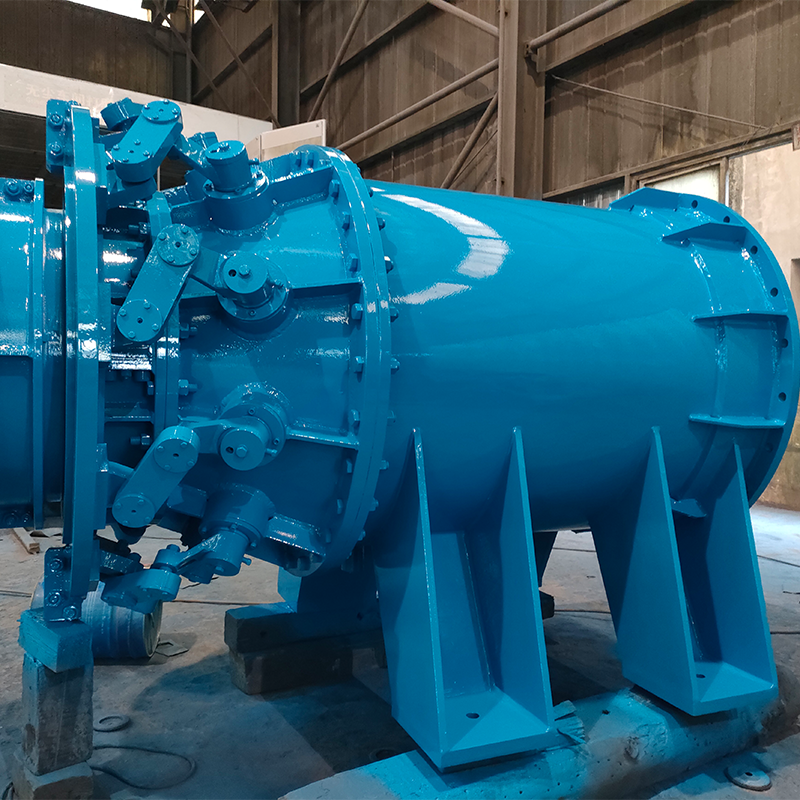

Тубулярная турбина с вынесенным валом
Включает подводящий раструб, поворотный направляющий аппарат, рабочее колесо (с нерегулируемыми или полурегулируемыми лопастями), S-образную отсасывающую трубу, главный вал, несколько опорных подшипников и торцевые уплотнения вала. Рабочее колесо стандартно оснащается 4–6 лопастями из нержавеющей стали.
Описание
маркер
Описание продукта
Осевая проточная турбина с вынесенным валом состоит из четырёх основных модулей:
1.Проточная часть турбины:
Включает подводящий раструб, поворотный направляющий аппарат, рабочее колесо (с нерегулируемыми или полурегулируемыми лопастями), S-образную отсасывающую трубу, главный вал, несколько опорных подшипников и торцевые уплотнения вала. Рабочее колесо стандартно оснащается 4–6 лопастями из нержавеющей стали.
2.Повышающая передача:
В связи с низкой частотой вращения турбины, для повышения оборотов вала до уровня, необходимого для стандартного генератора, используется зубчатый повышающий редуктор. Это позволяет применять серийные быстроходные генераторы, что значительно снижает стоимость оборудования.
3.Генератор:
Применяется горизонтальный синхронный генератор серии SFW, устанавливаемый отдельно от проточной части, что обеспечивает удобство охлаждения и технического обслуживания. Охлаждение — принудительное воздушное. Номинальное напряжение генератора — 0,4 / 6,3 / 10,5 кВ.
4.Система управления и автоматизации:
В комплект входят регулятор скорости, шкаф управления возбуждением, устройства релейной защиты и система верхнего уровня (SCADA). Для малых и микроГЭС предусмотрена комплектация с балластной нагрузкой, обеспечивающая возможность безвахтенной эксплуатации оборудования.
Наша компания успешно ввела в эксплуатацию вышеуказанные агрегаты на объектах в Узбекистане и в различных регионах Китая.
