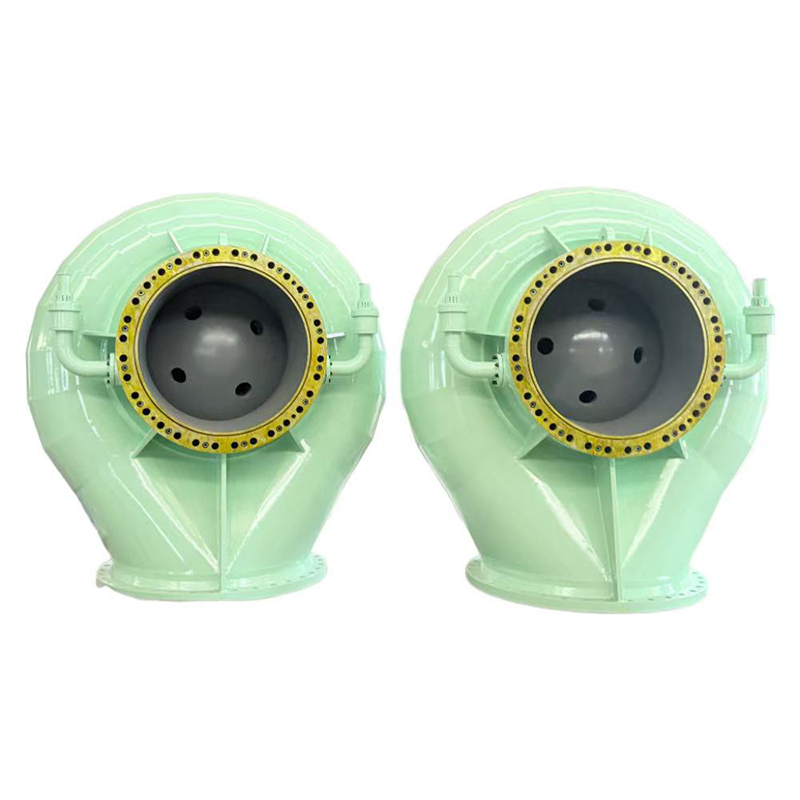

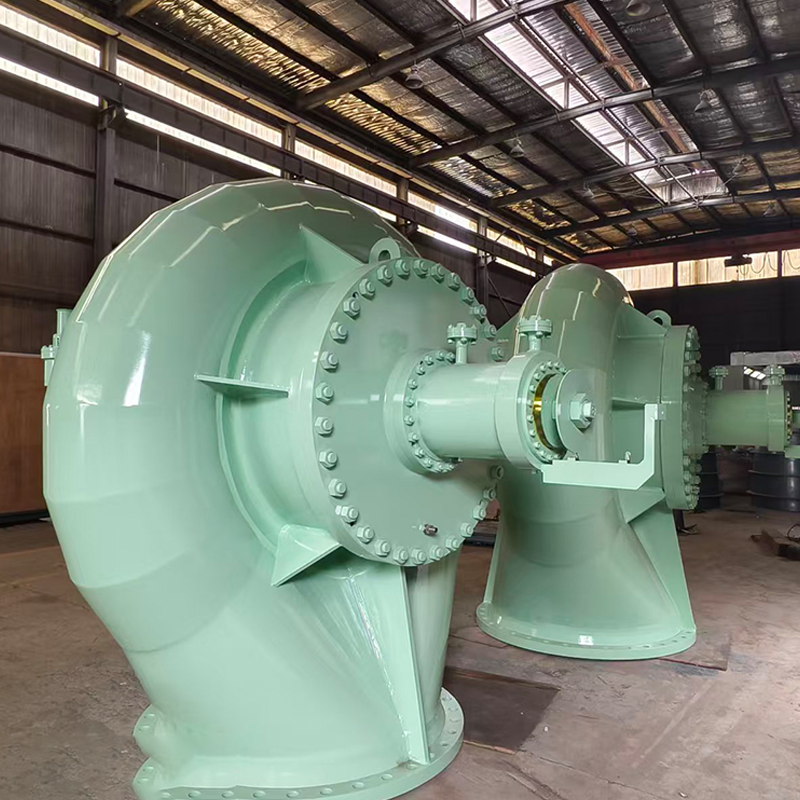

Регулирующий клапан
Регулирующий клапан является ключевым защитным устройством для малых и средних гидроэлектростанций с высоким напором. Он предназначен для снижения гидравлического удара, защиты напорного трубопровода и оборудования агрегата.
Описание
маркер
Описание продукта
Регулирующий клапан является ключевым защитным устройством для малых и средних гидроэлектростанций с высоким напором. Он предназначен для снижения гидравлического удара, защиты напорного трубопровода и оборудования агрегата. Устройство работает в координированной связи с направляющим аппаратом турбины и управляется единой системой регулирования, что обеспечивает высокую точность логики срабатывания. При сбросе нагрузки или аварийной остановке агрегата направляющий аппарат быстро перекрывает поток воды, что может вызвать опасный гидравлический удар. В этот момент регулирующий клапан синхронно и оперативно открывается, сбрасывая избыточный расход воды и гася избыточное давление. После полного закрытия направляющего аппарата клапан плавно закрывается, предотвращая возникновение вторичных колебаний давления.
Устройство отличается компактной конструкцией, простотой монтажа, невысокой стоимостью изготовления и эксплуатационными затратами, что делает его оптимальным для высоконапорных малых ГЭС в горной местности. Регулирующий клапан характеризуется высокой чувствительностью срабатывания, надёжностью механической связи, устойчивостью к динамическим нагрузкам и низкой вероятностью отказов. Его применение позволяет предотвратить разрывы трубопроводов, недопустимые вибрации оборудования и повреждения несущих конструкций, тем самым обеспечивая безопасную, стабильную и долговременную эксплуатацию гидроагрегата в целом.
