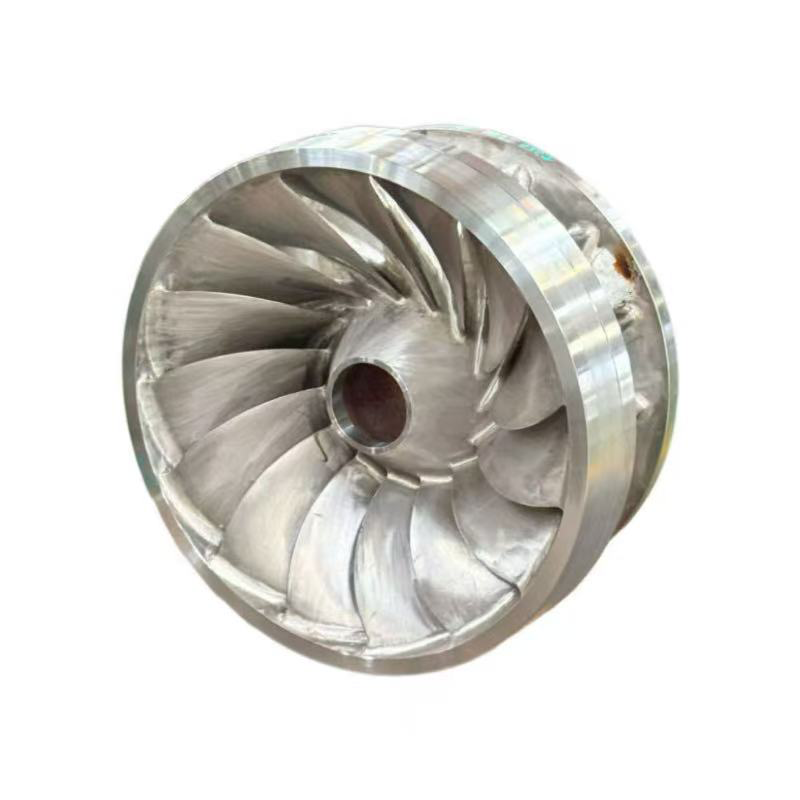

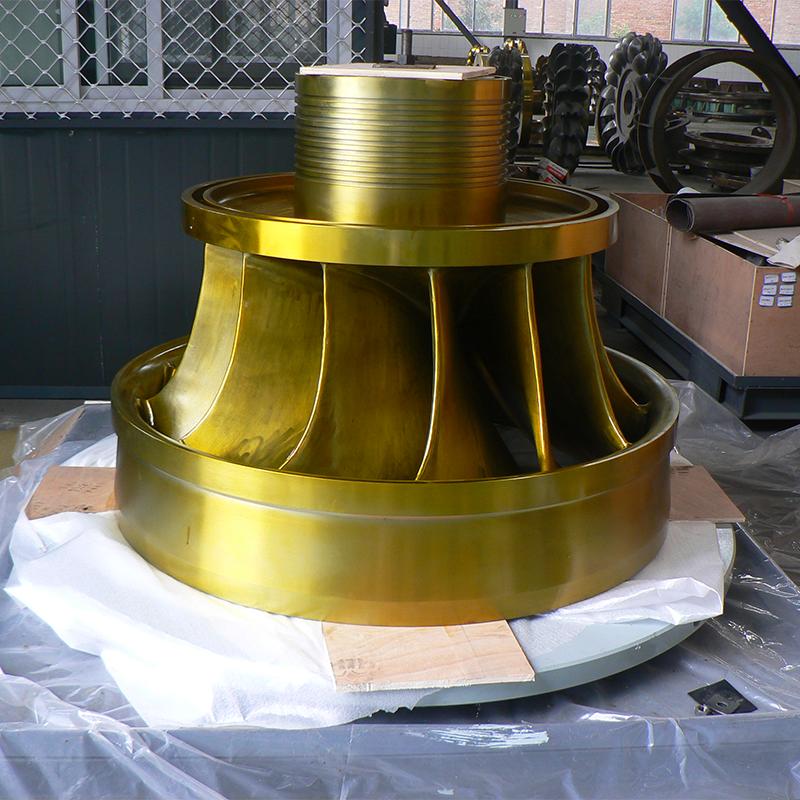

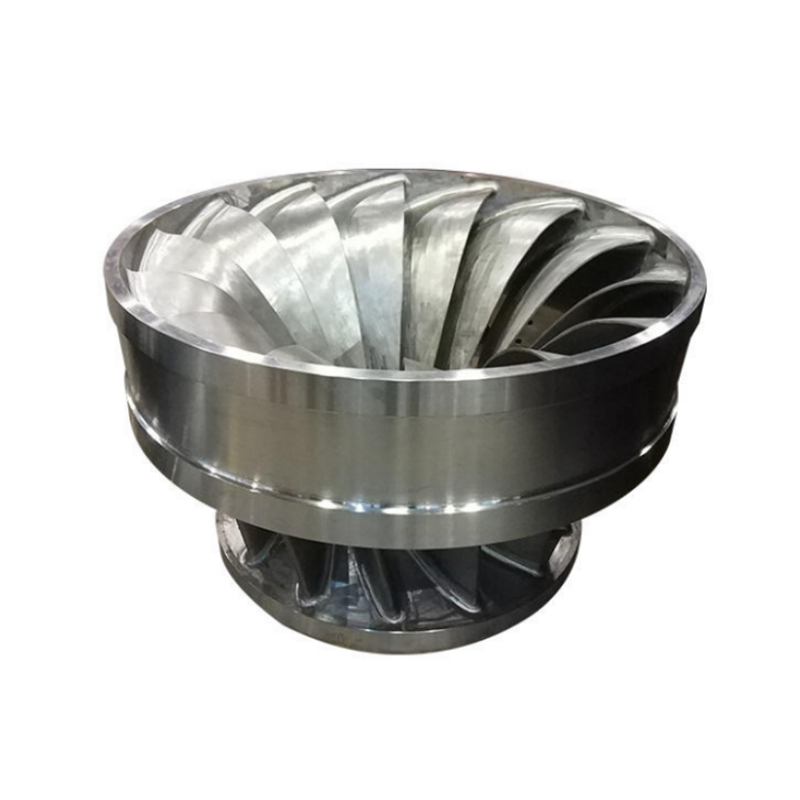

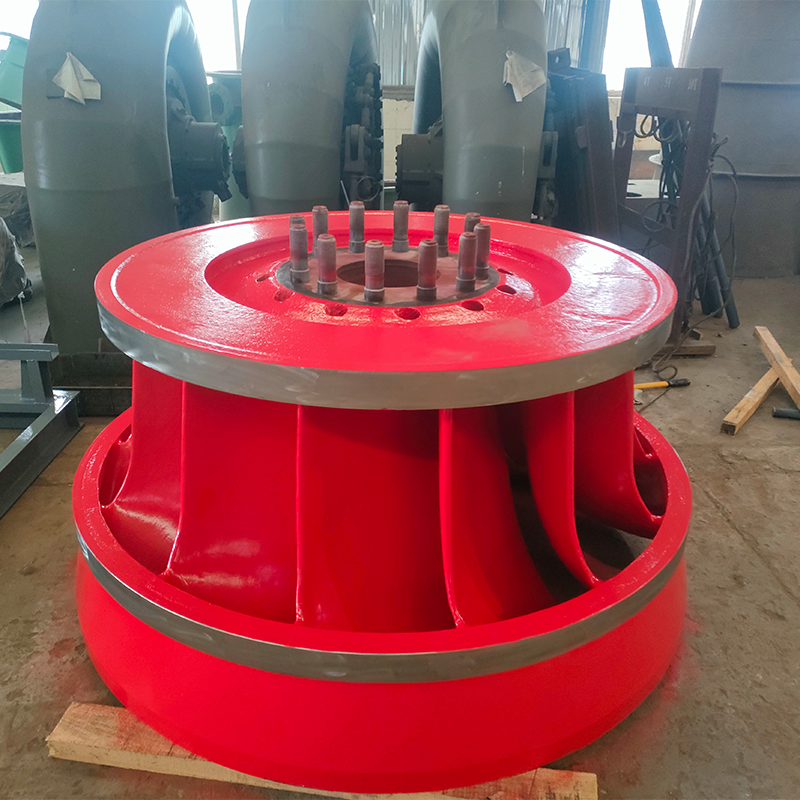

Радиально-осевое рабочее колесо из нержавеющей стали с числовым программным управлением
Радиально-осевое рабочее колесо типа Франсис является основным рабочим органом радиально-осевой гидротурбины. Конструктивно состоит из верхнего обода, пространственно-изогнутых лопастей, нижнего бандажного кольца и гидродинамического обтекателя, образующих единое целое.
Описание
маркер
Описание продукта
Радиально-осевое рабочее колесо типа Франсис является основным рабочим органом радиально-осевой гидротурбины. Конструктивно состоит из верхнего обода, пространственно-изогнутых лопастей, нижнего бандажного кольца и гидродинамического обтекателя, образующих единое целое. Поток воды поступает к колесу в радиальном направлении и отводится в осевом, при этом преобразование энергии происходит за счёт перепада давления на лопастях. Колесо предназначено для работы в диапазоне напоров от 20 до 700 м и мощностей от 50 кВт до 20 МВт на малых и средних гидроэлектростанциях. Гидродинамический профиль лопастей оптимизирован с использованием методов вычислительной гидродинамики (CFD). Колесо изготавливается литьём или ковкой из нержавеющей стали марки ZG0Cr13Ni4Mo, обеспечивающей высокую устойчивость к кавитационной эрозии и абразивному износу. Номинальный КПД превышает 92 % при стабильной работе в широком диапазоне нагрузок. В конструкции предусмотрены разгрузочные отверстия для снижения осевого усилия и лабиринтные уплотнения для минимизации объёмных потерь. Обтекатель (гидроконическая втулка) оптимизирует структуру потока за колесом для снижения потерь с выходной скоростью. Рабочее колесо может изготавливаться как цельнолитым, так и сварно-литым методом с последующей чистовой обработкой на станках с ЧПУ. Возможно изготовление по индивидуальным размерам и материалам в соответствии с требованиями заказчика. Монтаж прост и не требует специальных приспособлений. Данное рабочее колесо является высокоэкономичным и универсальным решением, широко применяемым в малой и средней гидроэнергетике.
