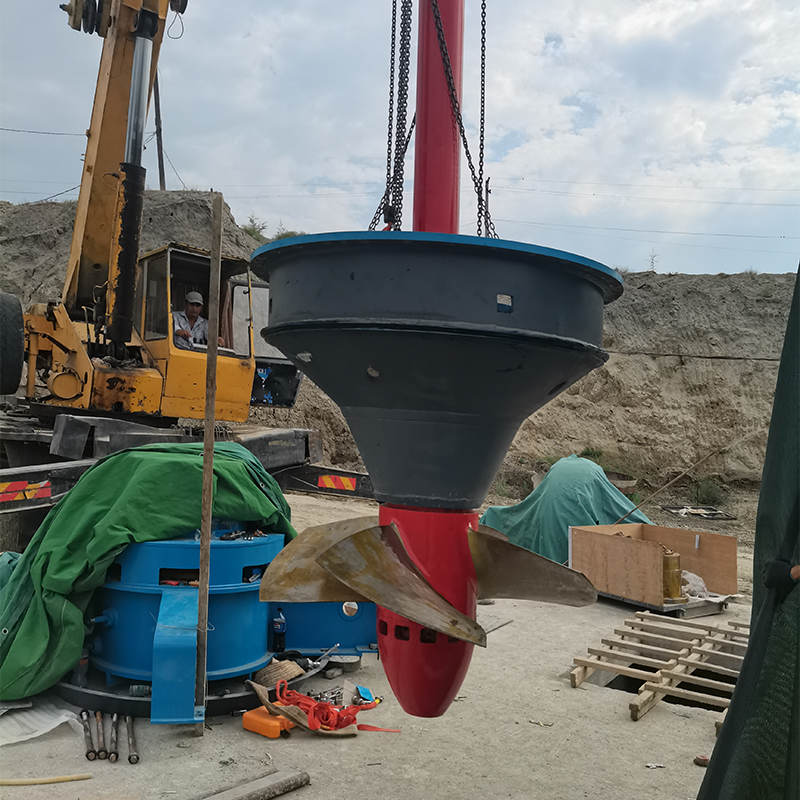

Рабочее колесо поворотно-лопастной турбины
Рабочее колесо осевой поворотно-лопастной турбины является ключевым силовым элементом гидроагрегата типа Каплан и предназначено для работы на равнинных реках с низкими напорами (от 2 до 30 м) и большими расходами воды. Применяется в составе русловых, шахтных и горизонтальных гидроагрегатов.
Описание
маркер
Описание продукта

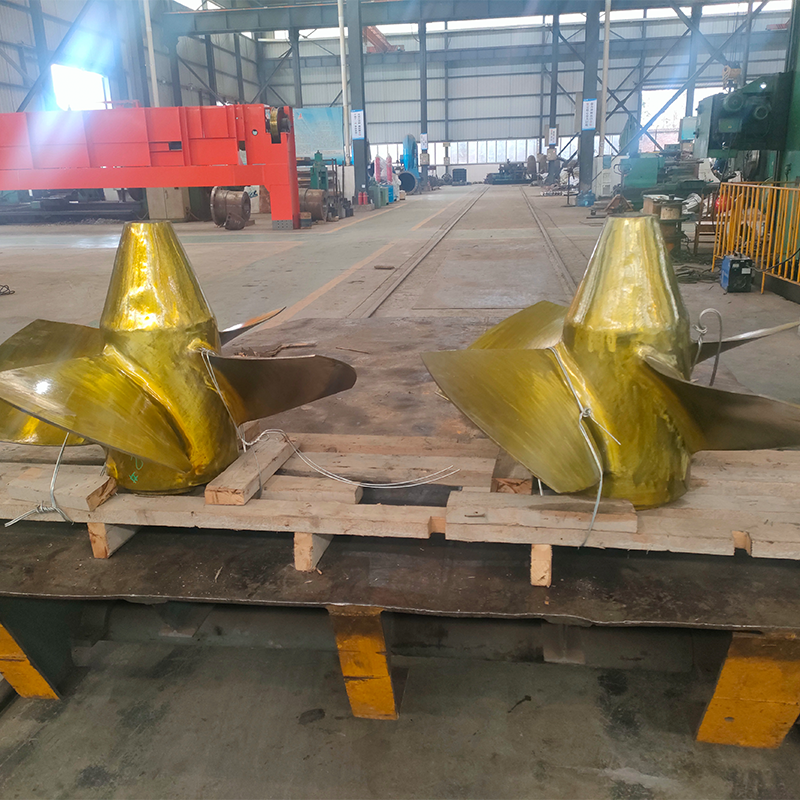

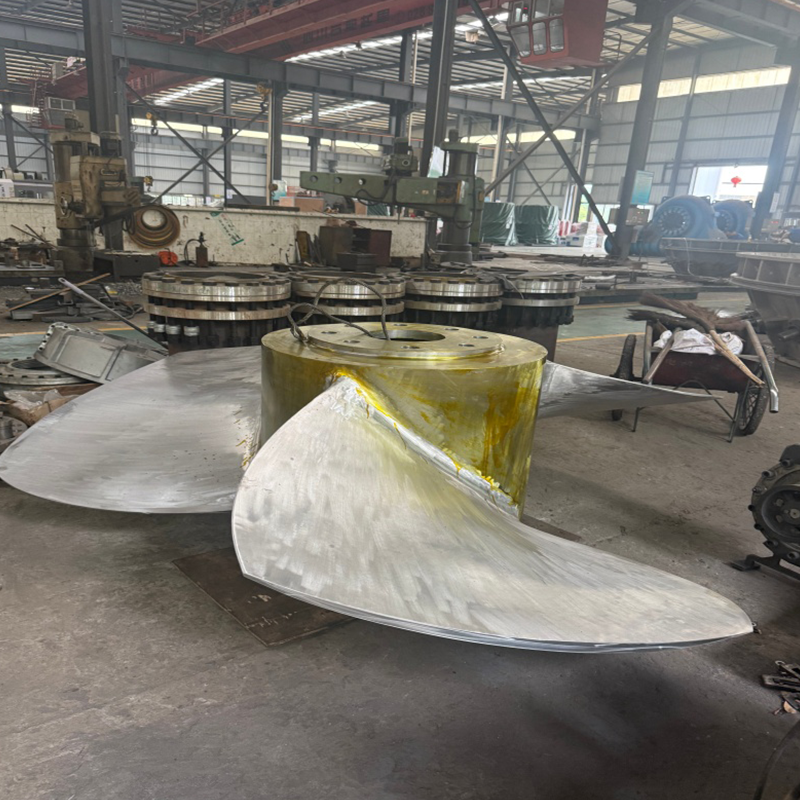

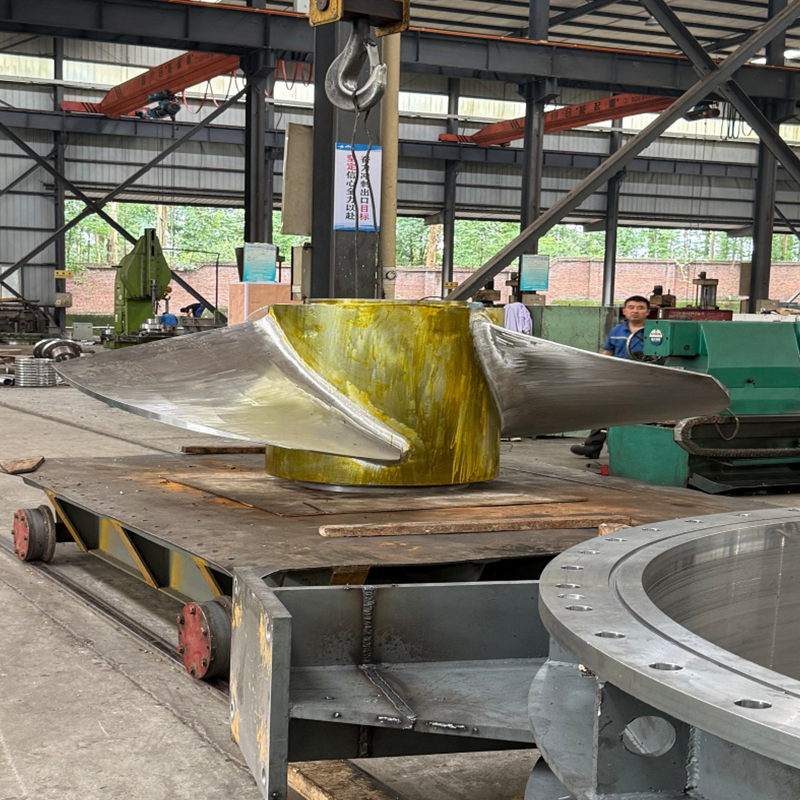

Рабочее колесо осевой поворотно-лопастной турбины является ключевым силовым элементом гидроагрегата типа Каплан и предназначено для работы на равнинных реках с низкими напорами (от 2 до 30 м) и большими расходами воды. Применяется в составе русловых, шахтных и горизонтальных гидроагрегатов. Изделие состоит из корпуса рабочего колеса и поворотных лопастей винтовой поверхности, изготовленных из нержавеющей стали марки ZG0Cr13Ni4Mo методом литья с последующей чистовой обработкой на фрезерных станках с ЧПУ и полировкой. Материал обеспечивает высокую стойкость к кавитационной эрозии и абразивному износу. Внутри корпуса колеса встроен гидравлический механизм регулирования угла поворота лопастей, позволяющий в реальном времени адаптировать геометрию проточной части к изменению уровня воды и расхода. Благодаря этому КПД турбины во всём диапазоне нагрузок стабильно превышает 91 %, что является существенным преимуществом перед нерегулируемыми (пропеллерными) турбинами. Конструкция обладает высокой жёсткостью; фланцевое соединение обеспечивает точную стыковку с валом. Продуманная система уплотнений и снижения гидравлических потерь гарантирует стабильность работы. Рабочее колесо может изготавливаться как методом сварки отдельных литых частей, так и цельнолитым способом, с возможностью кастомизации размеров под конкретный проект. Техническое обслуживание отличается простотой. Данное рабочее колесо является высокоэффективным основным элементом для освоения гидроэнергетического потенциала низконапорных водотоков.
связаться с нами
