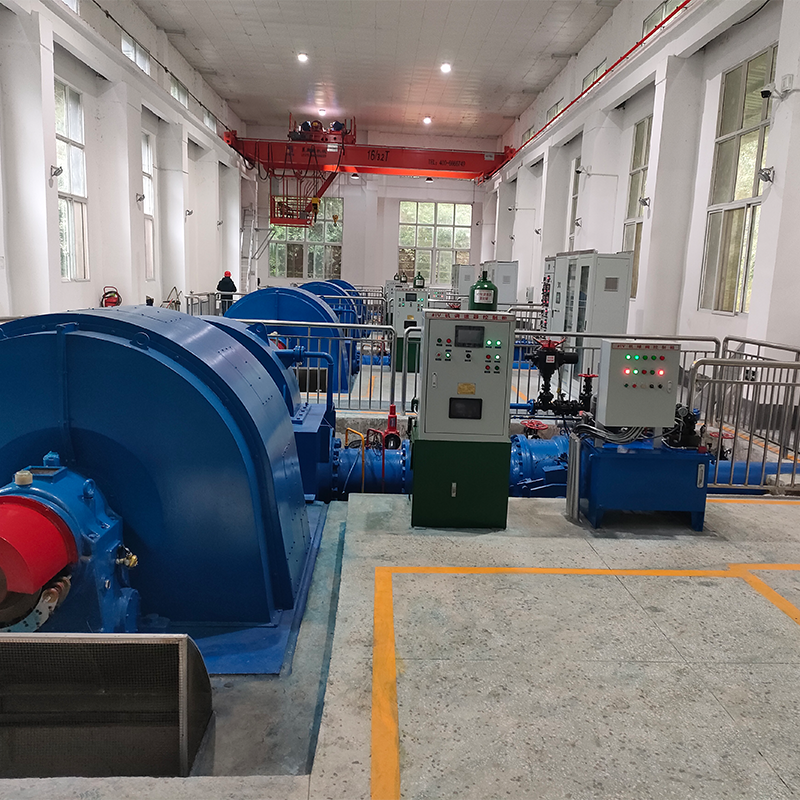

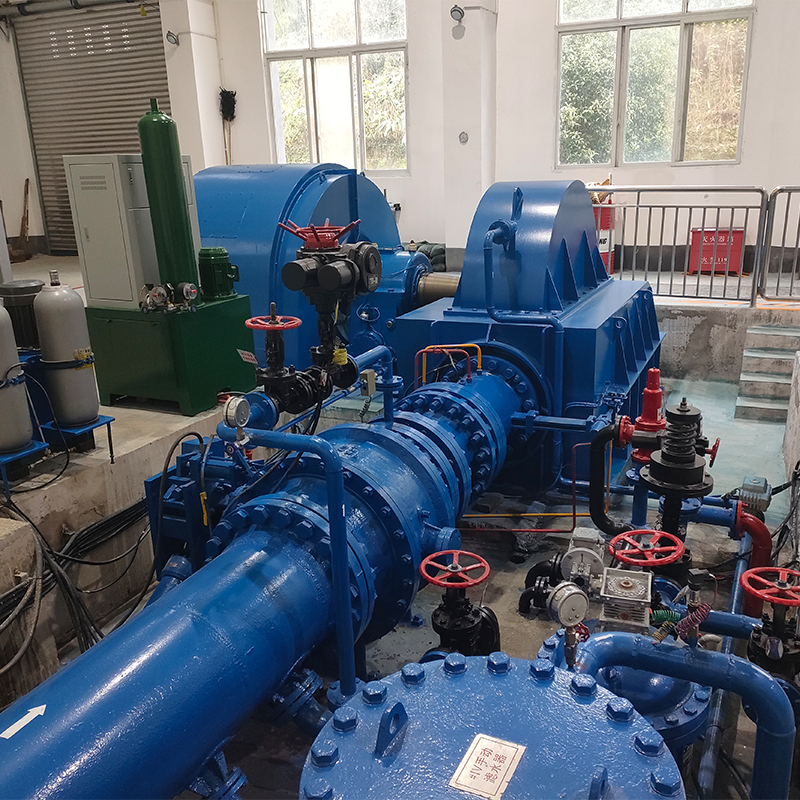

Односопловая горизонтальная ковшовая гидротурбина
Односопловая горизонтальная ковшовая турбина предназначена для работы при напорах от 80 до 350 м. Конструкция сопла выполняется по индивидуальному заказу. Благодаря оптимизированной гидродинамике, максимальный КПД агрегата в сборе превышает 86 %.
Описание
маркер
Описание продукта
Односопловая горизонтальная ковшовая турбина предназначена для работы при напорах от 80 до 350 м. Конструкция сопла выполняется по индивидуальному заказу. Благодаря оптимизированной гидродинамике, максимальный КПД агрегата в сборе превышает 86 %. Турбина идеально подходит для горных водозаборов с высоким напором и малой скоростью потока, а также для электроснабжения сельских районов, промышленных объектов и шахт, использующих собственную генерацию. Рабочие ковши и сопла изготовлены из износостойкой нержавеющей стали, что обеспечивает высокую устойчивость к абразивному износу, вызываемому наносами в воде. Станина выполнена из литой углеродистой стали с интегрированным основанием, что гарантирует надежную и стабильную работу агрегата. Рабочее колесо изготавливается методом точного литья с последующей чистовой обработкой на станках с ЧПУ. Сопловой аппарат и игла сопла проходят совместную притирку для обеспечения герметичности. Все вращающиеся узлы подвергаются динамической балансировке. Каждая деталь проходит входной контроль на дефекты (методы неразрушающего контроля), а готовый агрегат перед отгрузкой проходит испытания на холостом ходу и настройку системы регулирования в заводских условиях. Обеспечивается полная прослеживаемость качества на всех этапах производства. Монтаж турбины осуществляется на горизонтальный бетонный фундамент, что обеспечивает низкое расположение центра тяжести, упрощает строительно-монтажные работы и оставляет достаточное пространство для технического обслуживания и ремонта. Эксплуатация на объектах подтверждает плавный пуск агрегата, стабильную выработку электроэнергии при колебаниях расхода воды, высокую износостойкость, низкую аварийность и минимальные затраты на техническое обслуживание.
связаться с нами
