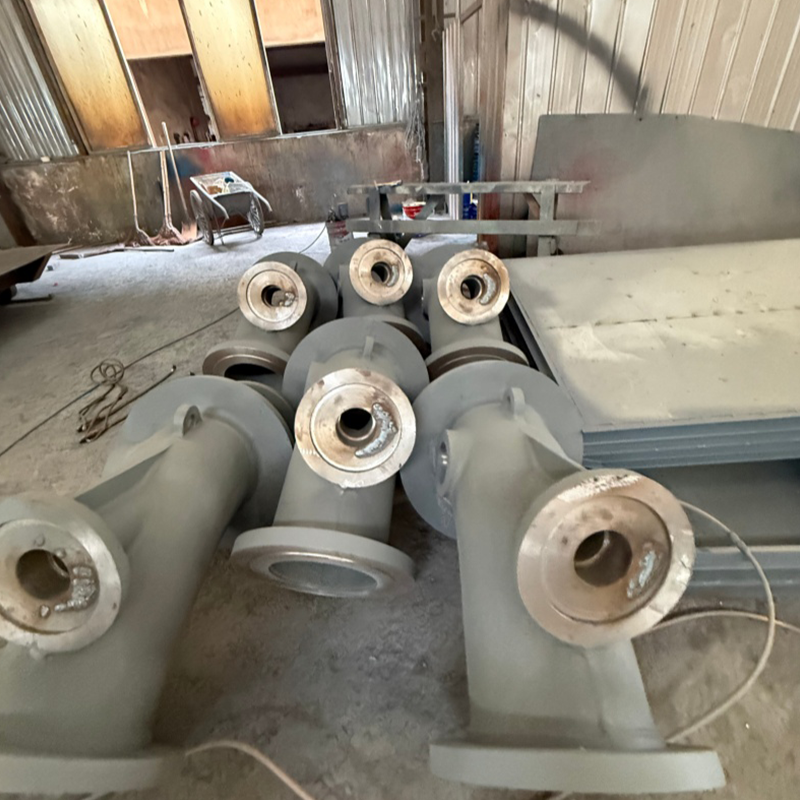

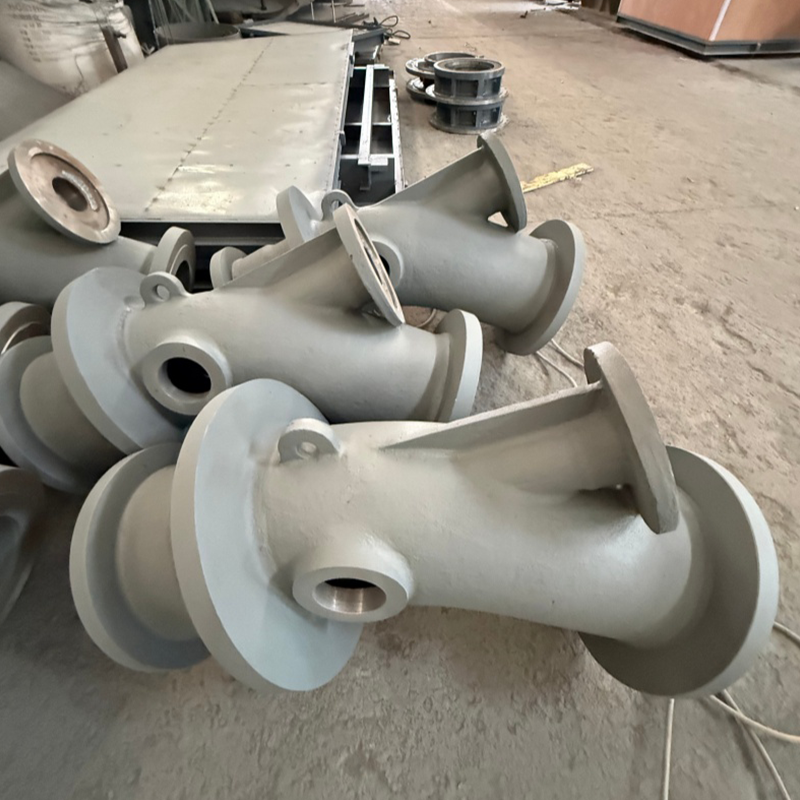

Изогнутый патрубок сопла ковшовой гидротурбины
Изогнутый патрубок сопла является напорным криволинейным элементом, соединяющим распределительное кольцо с сужающимся корпусом сопла. Поток воды под высоким давлением поступает в изогнутый патрубок, проходит через направляющий спрямляющий аппарат, который гасит вихревые движения, стабилизирует поток и одновременно служит опорой для иглы сопла.
Описание
маркер
Описание продукта
Изогнутый патрубок сопла является напорным криволинейным элементом, соединяющим распределительное кольцо с сужающимся корпусом сопла. Поток воды под высоким давлением поступает в изогнутый патрубок, проходит через направляющий спрямляющий аппарат, который гасит вихревые движения, стабилизирует поток и одновременно служит опорой для иглы сопла. Затем вода направляется в корпус сопла, где, взаимодействуя с аксиально-подвижной иглой, формирует кольцевое проходное сечение и преобразует потенциальную энергию давления в кинетическую энергию высокоскоростной струи. Патрубок работает в условиях высокого давления и испытывает дополнительные нагрузки, обусловленные центробежным эффектом на поворотном участке. В зоне поворота возможно возникновение вторичных течений, а при содержании в воде абразивных частиц — ускоренный эрозионный износ. Для крупных гидроагрегатов патрубки изготавливаются из литой углеродистой стали или высокопрочного чугуна с шаровидным графитом, при этом головная часть (в зоне сопряжения с соплом) усиливается наплавкой износостойкой нержавеющей втулки. Изогнутый патрубок совместно с корпусом сопла, иглой и сервомотором образует сопловой узел. Он выполняет функцию переходного соединительного элемента между напорным трубопроводом и сопловым аппаратом, обеспечивает тыльную опору для иглы сопла. Сбоку патрубка часто предусматривается технологический люк для удаления отложений и осадка. Данный элемент является критическим переходным звеном, в котором поток из трубопровода преобразуется перед выходом в виде свободной струи.
связаться с нами
